ちょっぷ！

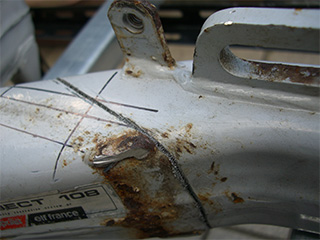

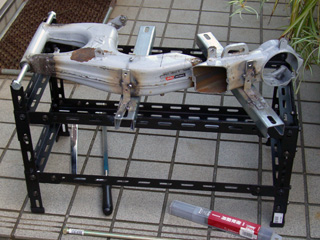

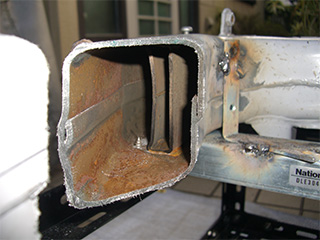

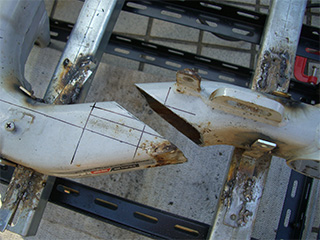

久しぶりにハレたので、Pの作業を進めました。 さて、どうやって切断するか？ 変な形をしているため、グラインダーを使うとキレイに切れそうもありません。 頼りにしていたエア・ソーはコンプレッサの出力不足で役に立たないし・・・ ま、オレ様には細いながらも自在に動く2本の腕と自由な時間があるぢゃないですか！ 独身の特権だね！(T∇T) とゆーことで、金鋸を使って6cm角のスイングアームを切断することにしましたｗ ↑　しこしこ鋸を動かしていたら、いつの間にかこんなに切れてましたｗ すごいぞ、サンドフレックスｗ でも、サンドフレックス使うとなぜか切断面が磁化されちゃうんだよね。 こういう単純作業に没頭するの意外とヘーキみたい・・・ んで切断完了！ ↑　やっと切れました、単純なパイプ構造なのねん・・・。 と、おもったら、中はこんな形で補強材が入っていました。 ↑　一部だけ目の字型に補強してあります。 意外といい加減な作りにこれを見たらRS50のオーナー萎えちゃうかもｗ 切断前のディメンションを保つため、アングルで作った治具とスイングアームを溶接し、平行に移動できるようにしてあります。 ↑　スイングアームを溶接した桟材にはアングル材と同じ幅の位置にミゾを掘って、平行移動出来るって寸法でさぁ！ オフセットしたい時には桟材にミゾを掘り直せば良いってわけよ！（鼻を手のひらで拭う仕草を想像セヨ） 今後は長さを調節したり、端面をしっかり開先加工する気の長い作業が待ち受けています。 いったい何時になったら完成するのやら・・・

■トラックバック

■コメント

月曜あたり筋肉痛でダメかと思ってたけど全然平気でした 3日ぐらい遅れて来るかもしれませんが・・・ｗ このあとグラインダで端面の処理をするつもりですが、オススメの砥石ありますか？ きっとお仕事でたくさん使ってると思うのでコストパフォーマンスの良い製品を御存知ではないかと。 今のところレヂボンや富士製砥の製品を使っています。

名前: ぢゃんかー@管理人 ¦ 01:38, Wednesday, Sep 03, 2008 ×

むかし、STPG370・100A×Sch40 のパイプを手切りさせられました(涙) 機械があるのに‥ はっきり言ってイジメですな。。 研削砥石はこだわり無いんで、粒度３６の普通に売ってる物使ってますね、、 切断砥石ならコストパフォーマンスで ノリタケ・スーパーリトル がオススメです！

名前: Riki ¦ 21:48, Wednesday, Sep 03, 2008 ×

直径100mm 肉厚6mmの炭素鋼管を手鋸ですか・・・ 間違いなくイヂメですｗ　何分かかったのでしょうか。 ノリタケは食器から電子部品、砥石まで作っていたとは！ 手広くやってますね、近所のDIY店に置いてあるかな？

名前: ぢゃんかー@管理人 ¦ 03:01, Thursday, Sep 04, 2008 ×
