| いい音する？ |

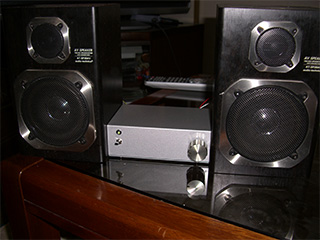

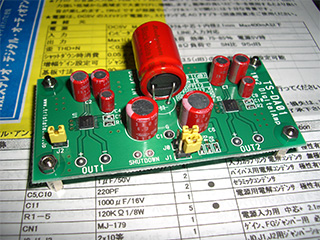

| 今週も寒いのでほとんどバイク乗ってません(T^T) なので久しぶりに電子工作。 このところCDIバラしたり工作は工作でも破壊工作ばかりしてたのでたまには何か作るのも良いかと・・・ 今回のお題は秋月で手に入れたD級1Wオーディオアンプです！ このオーディオアンプはテキサスインスツルメンツ社製のチップを使用したデジタルアンプ。 普通オーディオ出力の最終段はスピーカですから、マニアはDAC（デジタルアナログコンバータ）や真空管を使ったアンプなどアナログ回路に凝るのが基本ですが、ここは逆行してデジタルですよｗ デジタル回路を使ったメリットとしては電力消費量が少ない、従って発熱も少ない、小型で部品点数を少なくでき、おのずと安いといった所でしょうか？ ちなみにこのチップ１つたったの150円ですｗ 秋月のキットは、チップ実装済み専用基板・コンデンサ・ジャンパ・DCコネクタなど、必要最低限な部品が付属しています。 このまま素で組むのも良いのですが、少しだけこだわることに・・。 キットに付いてるケミコンが、JACKCONとかHITANOとかマイナーな安物ばかりなので、これだけでもどうにかしようかと。 んで、秋葉をぶらついて見つけたMARCON製OSコンとルビコンのBlack Gateに交換、チップより高い部品だったりしてｗ  ↑部品実装完了！ ちなみに今回の部品選定は、「赤いコンデンサーを並べたかっただけ」だったりします。 MARCON→日本ケミコンに合併、Black Gate→生産終了ということで、流通在庫のみのアレなコンデンサーばかり使いましたｗ とにかく部品点数が少ないのでこだわれるのがコンデンサーぐらいしかありません。 早速ケースに組み込んで、いい音するか聞いてみましょう。  ↑電源、入出力端子、スイッチ、ボリュームなどの回路を配線し、ケースに収めました。 今回一番時間をかけているのは電子工作とは全く関係のないケースの板金加工です(^^; 気になる音質は・・・ １個150円のチップにしては思ったよりいい音です、低音から高音まで意外とノビます。 残念なのはS/N比が悪いこと。 それでもヘタなアナログ回路組むよりマシなレベルかもしれません。 ん〜今回のキットは意外と楽しめたぞ！ |
