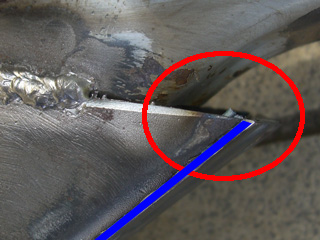

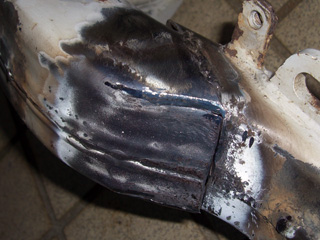

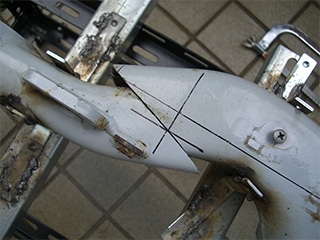

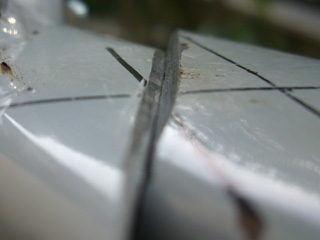

| 今日は晴れたのでPプロジェクトの作業をしてました。 先日2.5ｃｍほど短くしたので今日は目標値である5cmまで一気に切断します。 一気といっても手鋸でゴリゴリと切断したのですが・・・ｗ グラインダーとヤスリで端面をうまく削って調整します。  ↑ やっと目標の5cm切断を完了しました。 切断が終われば次のステップは接合です。 バリバリ溶接する前に、溶接強度を稼ぐため開先加工をしっかりやっておきます。 ポッキリ折れて死にたくないですからｗ  ↑ 溶接面をV字型にカットして鉄板の厚み全体が溶着されるようにします。 一応念のため内側の上と下に３mmの帯板を溶接して補強しておきました。 どちらかというと補強というより吹き抜け防止の意味合いが強いのだけど・・・。 そしてついに接合です、まずは下側だけ軽く溶接して仮止め。 全体がゆがんでいないか確認して微調整の後、上側を溶接しました。 ここまでの作業が済めば、長らくお世話になった治具はお役ご免。 点付け溶接した金具を削り取り、スイングアーム単体で加工出来るようにしました。 その後も作業は続きます。 5cm短くしたため、接合部は断層のように大きくズレています。 この部分をうまく加工しないといけません。  ↑ 赤丸部分のズレを修正します。青線の部分に切れ込みを入れて板金修正することに。 ご近所の迷惑を顧みずグラインダーでギャイーンと削って、バーナーでズボ〜と炙って、ハンマーでガンガン叩いてそれらしい形状に仕上げます。 ギャイーン ズボ〜 ガンガン ・・・ 日が暮れるまで騒音立ててましたごめんなさい。 斜向かいの新築現場よりうるさかったかもしれません。  ↑ だいたい良い感じに修正できました、あとは本格的に溶接して完了。 スイングアームの接合は上手くいきそうな感じです。 そろそろショックアブソーバの取り付け位置を考えねば・・・ あぁ、先は長いなぁ。 |
